আজকে আমাদের আলোচনার বিষয়- শতকরা রিয়াক্ট্যান্স পদ্ধতি।যা “শর্ট সার্কিট কারেন্ট হিসাবকরণ” অধ্যায় এর অন্তর্ভুক্ত।
শতকরা রিয়াক্ট্যান্স পদ্ধতি
শতকরা-রিয়াক্ট্যান্স পদ্ধতি । অতি সহজে এবং নির্ভুলভাবে শর্ট সার্কিট কারেন্টের পরিমাণ নির্ণয়ের জন্য এ পদ্ধতি ব্যবহৃত হয়ে থাকে। এ পদ্ধতিতে জেনারেটর হতে ত্রুটিপূর্ণ স্থান পর্যন্ত ব্যবহৃত প্রতিটি ডিভাইসের কেবলমাত্র রিচাস্ট্যাগকেই ধরা হয়। রেজিস্ট্যাগকে সাধারণত গণ্য করা হয় না।
কারণ সাধারণত এ. সি. সিস্টেমে দেখা গেছে যে, প্রতিটি ডিভাইসের রিয়াস্ট্যালের তুলনায় রেজিস্ট্যান্স খুব কম থাকে, তদুপরি ইম্পিডেন্স 2 – VX+ R নিরূপণের সময় রেজিস্ট্যান্সের পরিমাণ রিয়াকট্যাপের তুলনায় আরো কমে যায়। ফলে এ পদ্ধতিতে সরাসরি বিয়ারাদকে শতকরা হিসাবে প্রকাশ করে সমস্যার সমাধান করা হয়।
%X- IX/VpX100…..1
এখানে, I=ফুল লোড কারেন্ট
X =প্রতি ফেজের রিয়্যাক্ট্যান্স
Vp – রেটেড ফেজ ভোল্টেজ
X=Vp%X/I x 100…….2
=(% X) VpX Vp/100x Vpl
=(%X) × (Vp/1000)(Vp/1000)/100 X (Vp/1000)XI
=(%X) (kVp)2 x 10/ kVA
%X=(kVA) X/10(kVp)2
যেখানে X হলো ohm এ রিয়াক্ট্যান্স
Star সংযোগের জন্য Vp=Vl/√3 এবং Ip=IL
Delta সংযোগের জন্য Vp = VL এবং Ip=IL/√3
প্রয়োজনে ফেজ থেকে লাইন ভোল্টেজ বা কারেন্ট ভোল্টেজে রূপান্তর করা যায়। যদি X সার্কিটের শুধুমাত্র রিয়ারান্স এলিমেন্ট হয়, তবে শর্ট সার্কিট কারেন্ট নিম্নরূপ,
Isc=Vp/X
(i) সমীকরণ হতে পাই,
lsc = Ix (100/%X)

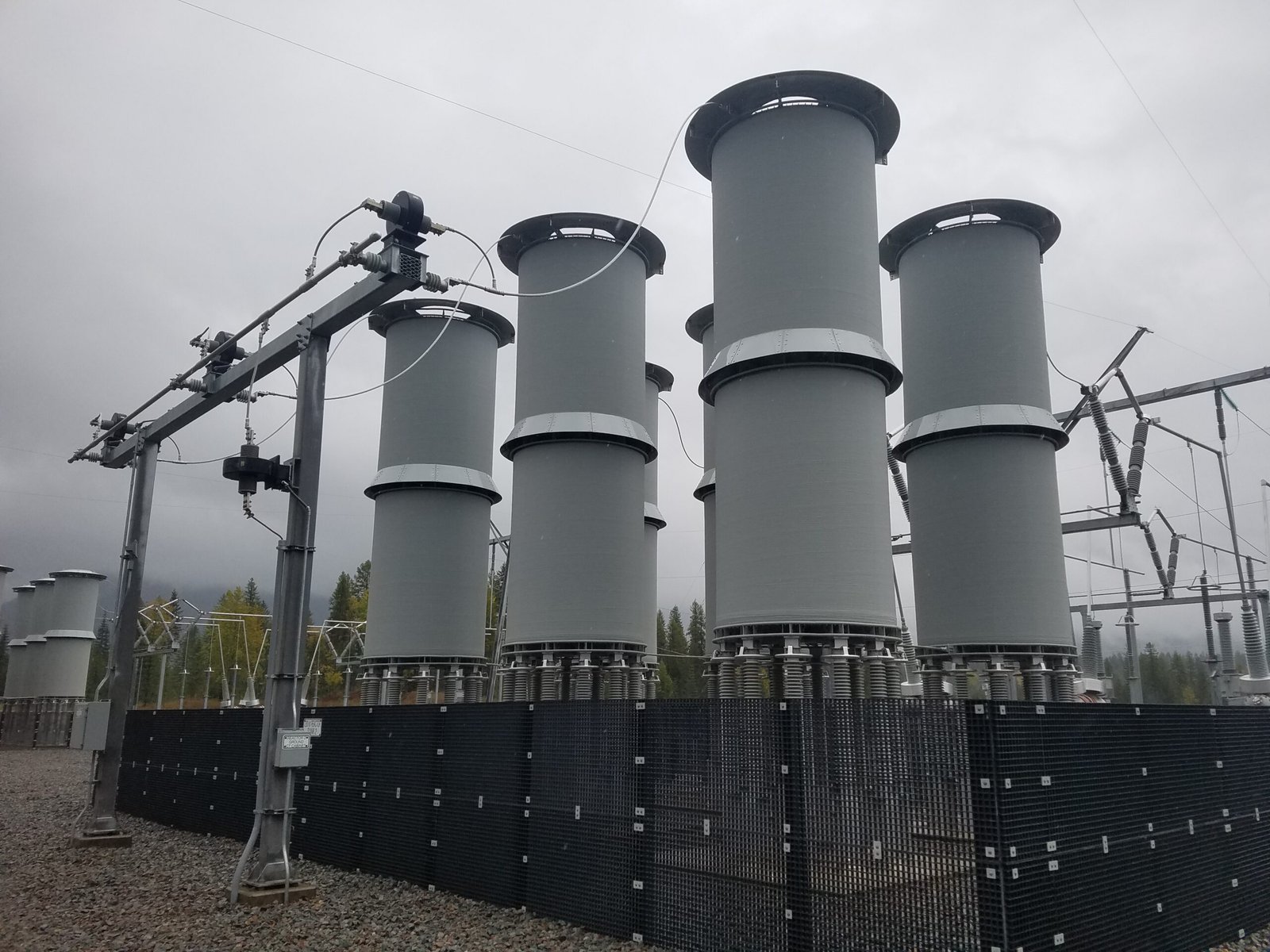

উপরের সমীকরণ হতে প্রতীয়মান হয় যে, শতকরা-রিয়াক্ট্যান্সের মান যত বেশি হবে, শর্ট সার্কিট কারেন্টের পরিমাণ সে হারে কম হবে। এজন্য প্রায় প্রতিটি সিস্টেমে বিভিন্ন মানের বিদ্যুৎ সীমিতকরণ রিয়াট্যাপ ব্যবহৃত হয়ে থাকে। যখন ডিভাইসসমূহ সিরিজে থাকে, তখন মোট শতকরা বিয়াস্ট্যান্সের পরিমাণ X% – 96X + + % এবং যখন প্যারালালে থাকে, তখন মোট রিয়াট্যান্স %X –
1/ + 1/%X1+1/ %X2 +1/%X3….
সিরিজ প্যারালাল সামিটার মোট রিয়াকট্যাপ অবশ্যই নিয়ম অনুযায়ী বের করে নিতে হবে।
এখানে, মনে রাখা দরকার যে, ত্রুটিপূর্ণ বিদ্যুৎ যে সমস্ত ডিভাইসের মধ্য দিয়ে প্রবাহিত হয়, কেবল তাদের রিয়াকট্যান্সসমূহ বিবেচনায় আসে।
