টু হাফ অ্যাডার ব্যবহার করে পূর্ণ অ্যাডার ক্লাসটি ডিজিটাল ইলেকট্রনিক্স এবং মাইক্রোপ্রসেসর [ Digital Electronics and Microprocessor ] কোর্সের “৩য় অধ্যায়, কম্বিনেশনাল লজিক সার্কিট [ 3rd Chapter, Combinational Logic Circuit ]” | এই ক্লাসটি বাংলাদেশ কারিগরি শিক্ষা বোর্ড [Bangladesh Technical Education Board] এর পলিটেকনিক [Polytechnic] ডিসিপ্লিন এর ডিপ্লোমা ইন ইলেক্ট্রিক্যাল [Diploma in Electrical], ডিপ্লোমা ইন ইলেক্ট্রিসিটি [Diploma in Electronics] সহ বেশ কিছু টেকনোলোজির অংশ যা “৫ম সেমিস্টার, ইলেকট্রিকাল টেকনোলজি [ 5th Semester, Electrical Technology ]” এ পড়ানো হয়।
Table of Contents
টু হাফ অ্যাডার ব্যবহার করে পূর্ণ অ্যাডার
অ্যাডার (Adder Circuit) কী বা যোগের বর্তনী কী?
যে সমবায় সার্কিট দ্বারা যোগের কাজ সম্পন্ন হয় তাকে অ্যাডার বা যোগের বর্তনী বলে।

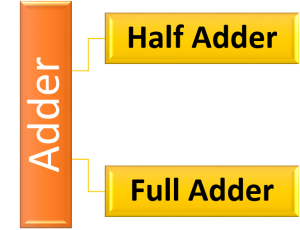

কম্পিউটারের সকল গাণিতিক কাজ বাইনারি যোগের মাধ্যমে সম্পন্ন হয়। গুণ হলো বার বার যোগ করা এবং ভাগ হলো বার বার বিয়োগ করা। আবার পূরক পদ্ধতিতে বাইনারি যোগের মাধ্যমেই বিয়োগ করা যায়। কাজেই যোগ করতে পারা মানেই হলো গুণ, বিয়োগ এবং ভাগ করতে পারা। অ্যাডার সার্কিট দুই ধরনের। যথা:
- হাফ অ্যাডার সার্কিট (Half Adder Circuit) বা অর্ধ যোগের বর্তনী
- ফুল অ্যাডার সার্কিট (Full Adder Circuit) বা পূর্ণ যোগের বর্তনী
হাফ অ্যাডার কী? (অর্ধ যোগের বর্তনী)
যে সমবায় সার্কিট দুটি বিট যোগ করে একটি যোগফল(S) ও একটি ক্যারি(C) আউটপুট দেয় তাকে হাফ অ্যাডার সার্কিট বা অর্ধযোগের বর্তনী বলে।
হাফ অ্যাডার দুটি বিট যোগ করতে পারে। সুতরাং দুটি বিট দিয়ে চার ধরনের ভিন্ন ভিন্ন ইনপুট সেট তৈরি করা যায়। নিম্নে ভিন্ন ভিন্ন চার ধরনের ইনপুট সেট এর জন্য আউটপুট সত্যক সারণিতে দেখানো হলো-
চিত্রঃ হাফ অ্যাডারের সত্যক সারণি
হাফ অ্যাডারের সত্যক সারণি থেকে দেখতে পাই আউটপুট sum হলো Exclusive-OR গেইট এর আউটপুট এবং আউটপুট carry হলো AND গেইট এর আউটপুট। সুতরাং হাফ অ্যাডারের বুলিয়ান এক্সপ্রেশন হলো-
sum এর ক্ষেত্রে-
S = A XOR B = A ⊕ B
carry এর ক্ষেত্রে-
C= A AND B = A.B
sum এবং carry এর বুলিয়ান এক্সপ্রেশন ব্যবহার করে হাফ অ্যাডারের সার্কিট
চিত্রঃ হাফ অ্যাডারের সার্কিট
টু হাফ অ্যাডার ব্যবহার করে পূর্ণ অ্যাডার নিয়ে বিস্তারিত :
