টি ফ্লিপ ফ্লপ ক্লাসটি ডিজিটাল ইলেকট্রনিক্স এবং মাইক্রোপ্রসেসর [ Digital Electronics and Microprocessor ] কোর্সের “অধ্যায় ৪, ফ্লিপ ফ্লপ এবং শিফ্ট রেজিস্টারগুলির ধারণা [ Chapter 4 – The Concept of flip flop and shift registers ]” | এই ক্লাসটি বাংলাদেশ কারিগরি শিক্ষা বোর্ড [Bangladesh Technical Education Board] এর পলিটেকনিক [Polytechnic] ডিসিপ্লিন এর ডিপ্লোমা ইন ইলেক্ট্রিক্যাল [Diploma in Electrical], ডিপ্লোমা ইন ইলেক্ট্রিসিটি [Diploma in Electronics] সহ বেশ কিছু টেকনোলোজির অংশ যা “৫থ সেমিস্টার, ইলেকট্রিকাল টেকনোলজি [ 5th Semester, Electrical Technology ]” এ পড়ানো হয়।
Table of Contents
টি ফ্লিপ ফ্লপ
T ফ্লিপ ফ্লপে, “T” শব্দটিকে “টগল” সংজ্ঞায়িত করে। SR ফ্লিপ ফ্লপ-এ, মধ্যবর্তী অবস্থার ঘটনা এড়াতে আমরা “টগল” বা “ট্রিগার” ইনপুট নামে শুধুমাত্র একটি ইনপুট প্রদান করি। এখন, এই ফ্লিপ-ফ্লপ একটি টগল সুইচ হিসাবে কাজ করে। পরবর্তী আউটপুট অবস্থা বর্তমান রাষ্ট্র আউটপুট পরিপূরক সঙ্গে পরিবর্তিত হয়. এই প্রক্রিয়াটি “টগলিং” নামে পরিচিত।
আমরা “JK ফ্লিপ ফ্লপ” এ পরিবর্তন করে “T ফ্লিপ ফ্লপ” তৈরি করতে পারি। “টি ফ্লিপ ফ্লপ”-এ শুধুমাত্র একটি ইনপুট রয়েছে, যা জেকে ফ্লিপ ফ্লপের ইনপুটকে সংযুক্ত করে তৈরি করা হয়েছে। এই একক ইনপুটটিকে টি বলা হয়। সহজ কথায়, আমরা একটি “জেকে ফ্লিপ ফ্লপ” রূপান্তর করে “টি ফ্লিপ ফ্লপ” তৈরি করতে পারি। কখনও কখনও “টি ফ্লিপ ফ্লপ” কে একক ইনপুট “জেকে ফ্লিপ ফ্লপ” হিসাবে উল্লেখ করা হয়।

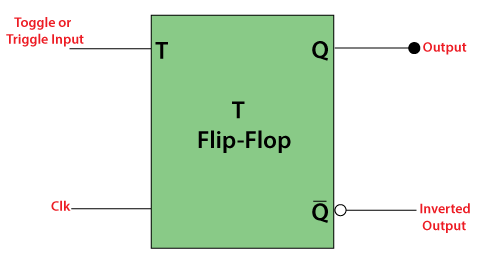

“T-ফ্লিপ ফ্লপ” এর ব্লক ডায়াগ্রাম দেওয়া হয়েছে যেখানে T “টগল ইনপুট” সংজ্ঞায়িত করে এবং CLK ঘড়ির সংকেত ইনপুটকে সংজ্ঞায়িত করে।
T Flip Flop Circuit :
নিম্নলিখিত দুটি পদ্ধতি রয়েছে যা “টি ফ্লিপ ফ্লপ” গঠন করতে ব্যবহৃত হয়:
- “SR ফ্লিপ ফ্লপ” এ ইনপুটে আউটপুট ফিডব্যাক সংযুক্ত করে।
- আমরা D ফ্লিপ ফ্লপে D ইনপুট হিসাবে T এবং S PREV আউটপুটের XOR অপারেশন করার পরে যে আউটপুটটি পাই তা পাস করি।
Construction :

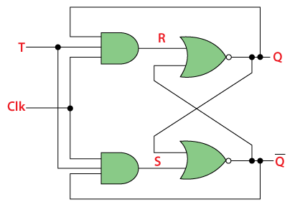

“T ফ্লিপ ফ্লপ” ডিজাইন করা হয়েছে “SR ফ্লিপ ফ্লপ” এর NOR গেটে ইনপুট হিসাবে AND গেটের আউটপুট পাস করে। “AND” গেটের ইনপুট, বর্তমান আউটপুট অবস্থা Q, এবং এর পরিপূরক Q’ প্রতিটি AND গেটে ফেরত পাঠানো হয়। টগল ইনপুট ইনপুট হিসাবে AND গেটে পাস করা হয়। এই গেটগুলি ঘড়ি (CLK) সংকেতের সাথে সংযুক্ত। “টি ফ্লিপ ফ্লপ” এ, সংকীর্ণ ট্রিগারগুলির একটি পালস ট্রেন টগল ইনপুট হিসাবে পাস করা হয়, যা ফ্লিপ ফ্লপের আউটপুট অবস্থাকে পরিবর্তন করে। “এসআর ফ্লিপ ফ্লপ” ব্যবহার করে “টি ফ্লিপ ফ্লপ” এর সার্কিট ডায়াগ্রাম নীচে দেওয়া হল:

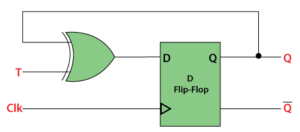

The “T Flip Flop” is formed using the “D Flip Flop”. In D flip – flop, the output after performing the XOR operation of the T input with the output “QPREV” is passed as the D input. The logical circuit of the “T-Flip Flop” using the “D Flip Flop” is given below:
