কয়েল তৈরিতে ফরমা প্রস্তুতি

আজকে আমাদের আলোচনার বিষয়-কয়েল তৈরিতে ফরমা প্রস্তুতি।যা থ্রি-ফেজ ইন্ডাকশন মোটর রিওয়াইন্ডএর অন্তর্ভুক্ত।

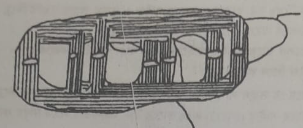

কয়েল তৈরিতে ফরমা প্রস্তুতি



কয়েল তৈরিতে ফরমা প্রস্তুতি

কীভাবে ফরমা প্রস্তুত করতে হয় তার কাজের ধারা নিম্নে উল্লেখ করা হলো-
১। ফরমা তৈরির প্রয়োজনীয় উপকরণ ওয়ার্কিং টেবিলের উপর রাখতে হবে।
১। শুট হতে কয়েলের সাথে সংযুক্ত করে নতুন কয়েল প্রস্তুত করতে হবে।
৩। কয়েলের মাপ অনুযায়ী নতুন ডিজাইন করে কয়েল তৈরি করতে হবে।

৪। ফরমার সাইজ অনুযায়ী প্যানেল প্রস্তুত করতে হবে।
৫। ফরমার সাইড প্যানেলের উপর পেরেক লাগিয়ে আটকাতে হবে।



গুগল নিউজ
আমাদের গুগল নিউজে ফলো করুন



ফরমার উপর কয়েল পাক দেয়া (Winding the coils on forma):

১।প্রথমে বৈদ্যুতিক তার মেশিনের সাইজ অনুযায়ী সংগ্রহ করতে হবে।
২। ফরমা ওয়াইল্ডারের সাথে স্থাপন করতে হবে।

৩। প্রয়োজনীয় তারের প্যাচ ববিনে দিতে হবে।
৪। প্রয়োজনীয় প্যাচ শেষ হলে ফরমা থেকে কয়েল বিচ্ছিন্ন করতে হবে এবং সুতা দ্বারা বেঁধে নিতে হবে।
৫। কয়েলের তার যেন ছেঁড়া না হয়।
৬। প্রয়োজনীয় প্যাচের চেয়ে যেন কম বা বেশি না হয়।
স্লটসমূহ পরিষ্কার এবং ধোয়া (Clean and wash the slots):
১। প্লট হতে পুরাতন কয়েল বের করে আনতে হবে। ২। স্লট থেকে কয়েল বের করার পর কোনো ন্যাকড়া দ্বারা প্লটটি পরিষ্কার করতে হবে।৩। স্লটকে পরিষ্কার করার পর প্রয়োজনে পেট্রোল দ্বারা ধুতে হবে।
৪। স্লট পরিষ্কারের সময় লক্ষ রাখতে হবে স্লটগুলো যেন নষ্ট না হয়ে যায়।



কয়েল তৈরিতে ফরমা প্রস্তুতি

মোটরের স্লটের মধ্যে ইনসুলেটিং পেপার বসানো (Insert the insulating paper into the slots
of the motor):
১। মোটরের স্লটের মাপ অনুযায়ী লিসারাইড পেপার কর্তন করে নিতে হবে। ২। লোহার কোরের প্লটের ভিতর লিলারাইড পেপার স্থাপন করতে হবে।৩। স্লটের উভয় দিকে মাপ দিতে হবে যেন উভয় দিকে ৬ মিমি. পর্যন্ত বাড়তি থাকে।৫। সঠিক মাপের ইনসুলেশন কর্তন করতে হবে যেন ছোট বা বড় না হয় ।
৬। ইনসুলেশনের সাইজ যেন সঠিক হয়, অর্থাৎ পাতলা বা মোটা যেন না হয়।
৭। ইনসুলেশনের সাইড যেন ফেটে না যায় ।
৮। ইনসুলেশন লোহার কোরের বাইরে যেন বের করে না রাখা হয়।
