ফুলওয়েভ ওয়েভ রেক্টিফায়ারের ইনপুট ও আউটপুট ওয়েবসেপ ক্লাসটি ইলেক্ট্রিকাল সার্কিট-১, ৬৬৭২১ [ Electrical Circuit – 1, 66721] কোর্সের অংশ | ফুলওয়েভ ওয়েভ রেক্টিফায়ারের ইনপুট ও আউটপুট ওয়েবসেপ পর্যবেক্ষন করণ [Observing the input and output web sep of the full wave rectifier] এর উপায় দেখানো হয়েছে এই ভিডিওটিতে।
Table of Contents
ফুলওয়েভ ওয়েভ রেক্টিফায়ারের ইনপুট ও আউটপুট ওয়েবসেপ
ফুল ওয়েভ রেকটিফায়ার কী?
সম্পূর্ণ এসি চক্রটি পালসেটিং ডিসিতে পরিবর্তনের জন্য ব্যবহৃত একটি সেমিকন্ডাক্টর ডিভাইস একটি পূর্ণ-তরঙ্গ সংশোধনকারী হিসাবে পরিচিত। এই সার্কিটটি আই / পি এসি সিগন্যালের পুরো তরঙ্গ ব্যবহার করে যেখানে অর্ধ-তরঙ্গ সংশোধনকারী অর্ধ-তরঙ্গ ব্যবহার করে। এই সার্কিটটি মূলত নিম্ন-দক্ষতার অপূর্ণতার মতো অর্ধ-তরঙ্গ সংশোধনকারীদের অপূর্ণতা কাটিয়ে উঠতে ব্যবহৃত হয়।
ফুল ওয়েভ রেকটিফায়ার সার্কিট
এই রেকটিফায়ারগুলির কিছুগুলির তুলনায় কিছু মৌলিক সুবিধা রয়েছে অর্ধ-তরঙ্গ সংশোধনকারী সমমনা গড় (ডিসি) আউটপুট ভোল্টেজ অর্ধ-তরঙ্গ রেকটিফায়ারের চেয়ে বেশি, এই সংশোধনকারীটির আউটপুট একটি স্বাচ্ছন্দ আউটপুট তরঙ্গরূপ উত্পাদনকারী অর্ধ-তরঙ্গ রেকটিফায়ারের চেয়ে অনেক কম রিপল থাকে।
ফুল ওয়েভ রেকটিফায়ার থিয়োরি
এই সার্কিটে, আমরা দুটি ডায়োড ব্যবহার করি, তরঙ্গের প্রতিটি অর্ধেকের জন্য একটি। একাধিক উইন্ডিং ট্রান্সফরমার ব্যবহৃত হয় যার মাধ্যমিক বাতাসটি একটি সাধারণ কেন্দ্র-টেপযুক্ত সংযোগের সাথে দুটি অংশে সমানভাবে বিভক্ত। কনফিগারেশনের ফলে প্রতিটি ডায়োড পরিবর্তিত হয় যখন এর আনোড টার্মিনালটি ট্রান্সফরমার সেন্টার পয়েন্ট সি সম্পর্কিত উভয় অর্ধ-চক্রের সময় আউটপুট উত্পাদন করে positive অর্ধ-তরঙ্গ সংশোধনকারীর তুলনায় এই সংশোধনকারীটির সুবিধাগুলি নমনীয়।
এই সার্কিটটিতে দুটি ডায়োড থাকে যা একক লোড রেজিস্ট্যান্সের সাথে সংযুক্ত থাকে (আরএল) প্রতিটি ডায়োড গ্রহণ করে, ঘুরে ফিরে লোড প্রতিরোধকের সাথে কারেন্ট সরবরাহ করে। ট্রান্সফর্মারের A বিন্দু A এর সাথে সম্মতি সহকারে ধনাত্মক হলে ডায়োড ডি 1 তীর দ্বারা নির্দেশিত হিসাবে অগ্রণী দিকে পরিচালনা করে। বি পয়েন্ট সি পয়েন্টের সাথে চক্রের নেতিবাচক অর্ধেকটিতে ইতিবাচক হলে ডায়োড ডি 2 সামনের দিকের দিকে পরিচালিত করে এবং রেজিস্টর আর এর মধ্য দিয়ে প্রবাহিত তরঙ্গের উভয় চক্রের জন্য একই দিকে থাকে।
প্রতিরোধকের আর পেরিয়ে আউটপুট ভোল্টেজ হল দুটি তরঙ্গরূপের ফ্যাসার যোগফল, এটি দ্বি-পর্ব সার্কিট হিসাবেও পরিচিত। প্রতিটি ডায়োড দ্বারা বিকাশিত প্রতিটি অর্ধ-তরঙ্গের মধ্যে ফাঁকা স্থানগুলি এখন অন্য দ্বারা পূরণ করা হচ্ছে। লোড প্রতিরোধকের জুড়ে গড় ডিসি আউটপুট ভোল্টেজ এখন একক অর্ধ-তরঙ্গ সংশোধনকারী সার্কিটের দ্বিগুণ এবং কোনও ক্ষতি না করে ধরে পিক ভোল্টেজের প্রায় 0.637Vmax। ভিএমএক্স হ’ল গৌণ ঘূর্ণায়নের এক অর্ধেকের সর্বোচ্চ পিক মান এবং ভিআরএমএস হ’ল আরএমএস মান।
ফুল ওয়েভ রেকটিফায়ারের কাজ করা
আউটপুট তরঙ্গরূপের পিক ভোল্টেজ অর্ধ-তরঙ্গ সংশোধনকারী প্রতিটি অর্ধেক সরবরাহিত হিসাবে আগের মত একই ট্রান্সফরমার উইন্ডিংস একই আরএমএস ভোল্টেজ আছে। একটি ভিন্ন ডিসি ভোল্টেজ আউটপুট পেতে বিভিন্ন ট্রান্সফর্মার অনুপাত ব্যবহার করা যেতে পারে। এই ধরণের রেকটিফায়ার সার্কিটের অসুবিধা হ’ল প্রদত্ত পাওয়ার আউটপুটটির জন্য একটি বৃহত ট্রান্সফর্মার প্রয়োজন হয় দুটি পৃথক তবে অভিন্ন গৌণ উইন্ডিংয়ের সাথে এফডাব্লু ব্রিজ রেকটিফায়ার সার্কিটের তুলনায় এই ধরণের পূর্ণ-তরঙ্গ সংশোধনকারী সার্কিট ব্যয়বহুল হয়ে যায়।

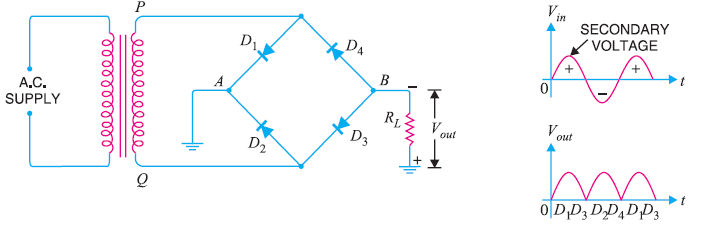

এই সার্কিটটি পুরো-তরঙ্গ সংশোধনকারীটির কাজ করার একটি ওভারভিউ দেয়। পূর্ণ তরঙ্গ সংশোধনকারী সার্কিট হিসাবে একই আউটপুট তরঙ্গরূপ তৈরি করে এমন একটি সার্কিট হ’ল ফুল ওয়েভ সেতু সংশোধনকারী । একটি একক-পর্যায়ে রেকটিফায়ার চারটি স্বতন্ত্র সংশোধনকারী ডায়োড ব্যবহার করে যা বদ্ধ চক্র ব্রিজ কনফিগারেশন কাঙ্ক্ষিত আউটপুট তরঙ্গ উত্পাদন। এই ব্রিজ সার্কিটের সুবিধা হ’ল এর জন্য কোনও বিশেষ কেন্দ্র-টেপযুক্ত ট্রান্সফর্মার প্রয়োজন হয় না, তাই এটি এর আকার এবং ব্যয় হ্রাস করে। একক গৌণ উইন্ডিংটি ডায়োড ব্রিজ নেটওয়ার্কের একপাশে এবং অন্যদিকে লোডের সাথে যুক্ত is
ডি 1 থেকে ডি 4 লেবেলযুক্ত চারটি ডায়োডগুলি প্রতিটি অর্ধ-চক্রের সময়কালে চলমান মাত্র দুটি ডায়োডের সাথে সিরিজ জোড়াগুলিতে সাজানো হয়। যখন সরবরাহের ইতিবাচক অর্ধ চক্রটি যায়, ডি 1, ডি 2 ডায়োডগুলি একটি সিরিজ পরিচালনা করে যখন ডায়োড ডি 3 এবং ডি 4 বিপরীত পক্ষপাতযুক্ত হয় এবং বর্তমানের বোঝাটি প্রবাহিত হয়। নেতিবাচক অর্ধ-চক্রের সময়, ডি 3 এবং ডি 4 ডায়োডগুলি একটি সিরিজ পরিচালনা করে এবং ডায়োডস ডি 1 এবং ডি 2 স্যুইচ অফ করে কারণ তারা এখন বিপরীত পক্ষপাতী কনফিগারেশন রয়েছে are
লোডের মধ্য দিয়ে প্রবাহিত প্রবাহটি একমুখী মোড এবং লোড জুড়ে বিকাশকৃত ভোল্টেজটিও দ্বি-নির্দেশমূলক ভোল্টেজ যা পূর্ববর্তী দুটি ডায়োড পূর্ণ-তরঙ্গ সংশোধনকারী মডেলের মতো। সুতরাং লোড জুড়ে গড় ডিসি ভোল্টেজ 0.637V হয় is প্রতিটি অর্ধ-চক্রের সময়, কেবলমাত্র একটি ডায়োডের পরিবর্তে বর্তমান দুটি ডায়োডের মধ্য দিয়ে প্রবাহিত হয়, সুতরাং আউটপুট ভোল্টেজের প্রশস্ততা দুটি ভোল্টেজ হ্রাস হয় ইনপুট ভিএমএক্স প্রশস্ততার চেয়ে 1.4V কম, রিপল ফ্রিকোয়েন্সি এখন 50Hz জন্য সরবরাহের ফ্রিকোয়েন্সি 100Hz এর দ্বিগুণ 60Hz সরবরাহের জন্য সরবরাহ বা 120Hz।
ফুলওয়েভ ওয়েভ রেক্টিফায়ারের ইনপুট ও আউটপুট ওয়েবসেপ নিয়ে বিস্তারিত :
