আজকে আমাদের আলোচনার বিষয়-পুশ সুইচ মিউজিক্যাল বেল।
পুশ সুইচ মিউজিক্যাল বেল
ভূমিকা (Introduction):
এ প্রজেক্টটি 12 টোন এর মিউজিক বেল। এ টোনগুলো ইংলিশ গানের হয়ে থাকে। এ ধরনের সার্কিট দরজার কলিং বেল হিসাবে ব্যবহৃত হয়ে থাকে। আবার অনেক ক্ষেত্রে ইনটারকম ও গাড়ি ইত্যাদির ক্ষেত্রেও এ বেল ব্যবহৃত হতে পারে। বাসাবাড়ি, অফিস-আদালত, মিল-ফ্যাক্টরিতে সাধারণত এ বেল ব্যবহৃত হয়ে থাকে। বর্তমানে অনেক খেলনাতেও এ বেল ব্যবহৃত হয়ে থাকে।
প্রয়োজনীয় যন্ত্রাংশ (Essential parts) :
১। আইসি (IC-UM3481 / 3482 )- ১টি
২। ট্রারজিস্টর (TR BEL 187 )- ১টি
৩। ডায়োড (Diode – IN 4007)- ১টি
৪। ক্যাপাসিটর (Capacitor 47PF)- ১টি
৫। রেজিস্টর (Resistor 12K Brown Red Drange Golden)- ১টি
৬। রেজিস্টর (Resistor 100k – Brown Black Yellow- Golden)- ১টি
৭। পুশ-টু-অন সুইচ (Push to On switch)- ১টি
৮। স্পিকার (Speaker)- ১টি
৯। ব্যাটারি (Battary 3V)- ১টি
১০। পিসিবি (PCB)- ১টি
১১। ট্রেইনার বোর্ড (Trainer board)- ১টি
১২। মাল্টিমিটার (Multimeter)- ১টি
১৩। সোল্ডারিং আয়রন ( Soldering iron )- প্রয়োজনমতো
১৪। সোল্ডারিং লেড (Soldering lead) ১৫। কানেকটিং ওয়্যার (Connecting wire)- প্রয়োজনমতো
সার্কিট বর্ণনা (Circuit description) :
এ সার্কিটটি প্রধানত নির্ভর করে ROM আইসি IC 3482 অথবা IC 3481 এর উপর। এ আইনি তৈরি করা হয়েছে ফুলৰ অসিলেটর, মডুলেটর, টোন জেনারেটর, বিদম জেনারেটর, ফ্রিকুয়েন্সি ডিভাইডার এবং প্রি-অ্যামপ্লিফায়ার নো আইসি দ্বারা 12 ধরনের মিউজিক্যাল টোন উৎপন্ন হয়। প্রতিটি টোন হয় ইংরেজি গানের অনুকরণে। এ টোনগুলো গোদার জ্য একটি স্পিকার রয়েছে।
এ টোনগুলোর সিগন্যাল অ্যামপ্লিফাই করার জন্য ট্রানজিস্টর BEL ব্যবহৃত হয়ে থাকে। এ সার্কিটের একটি পুশ-টু অন সুইচ ব্যবহার করা হয়, যাকে পুশ করলে টোন বেজে ওঠে। এ সার্কিট পরিচালনা করার জন্য DG BV এর সরবরাহ প্রয়োজন হয়।

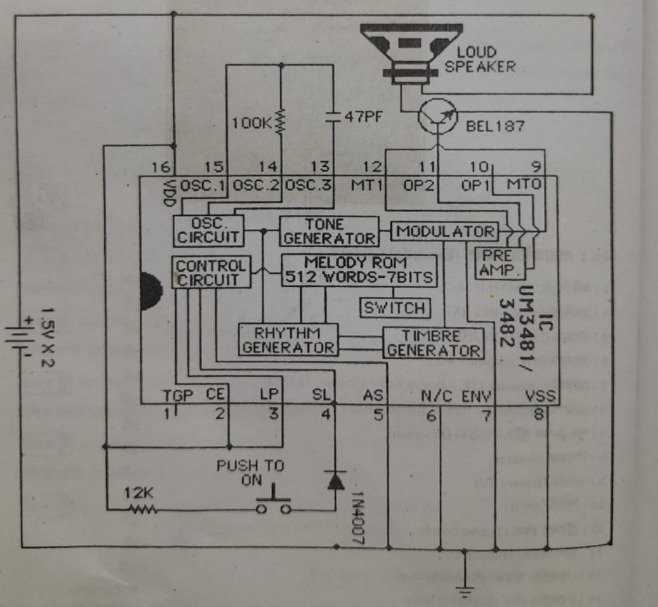

সার্কিট ডায়াগ্রাম (Circuit diagram):
কার্যপ্রণালি (Working procedure):
১। ‘পুশ-সুইচ মিউজিক্যাল বেলা এর সার্কিট ডায়াগ্রাম সংগ্রহ করি।
২। সার্কিট ডায়াগ্রাম অনুযায়ী প্রয়োজনীয় যন্ত্রাংশ সংগ্রহ করি।
৩। সার্কিট ডায়াগ্রাম অনুযায়ী ট্রেইনার বোর্ডে সার্কিট সাজাই ।
৪। সার্কিটের আউটপুটে একটি স্পিকার স্থাপন করি।
৫। সার্কিটে 3v ডিসি সরবরাহের ব্যবস্থা নেই। ৬। সার্কিটে একটি পুশ-অন-সুইচ সংযোগ দেই।
৭। সুইচটি পুশ অর্থাৎ ON করি।
৮। সার্কিট যদি সঠিকভাবে কাজ করে তাহলে সার্কিট ডায়াগ্রাম অনুযায়ী সার্কিট লে-আউট তৈরি করি।
৯। সার্কিট লে-আউট অনুযায়ী PCB তৈরির প্রক্রিয়াতে PCB তৈরি করি।
১০। PCB ড্রিল করি এবং উক্ত PCB তে প্রয়োজনীয় যন্ত্রাংশ স্থাপন করি, যার ধরন নিচের চিত্রের মাধ্যমে দেখানো হলো:
১১। PCB-এর সমস্ত যন্ত্রাংশ ভালো করে সোল্ডারিং করি।
১২। সার্কিট DC 3V সরবরাহের ব্যবস্থা গ্রহণ করি।
১৩। সার্কিট ON করি এবং সুইচ পুশ করি।
১৪। সার্কিটটি সঠিকভাবে কাজ করলে PCB অনুযায়ী সার্কিটটি একটি কভার বক্সে বন্ধ করি।
ডাটা অ্যান্ড রেজাল্ট (Data and results) :
এ সার্কিটের পুশ-সুইচটি যখন চেপে ধরি তখন দেখা যায় যে, স্পিকারে একটি ইংরেজি গানের অনুকরণে বাদ্য বেজে ওঠে। এভাবে ১২ বার সুইচ টিপলে দেখা যায় যে, ১২ ধরনের বাদ্য বেজে উঠে।
যাচাই প্রণালি (Testing procedure):
১। DC3V এ কোন সমস্যা আছে কি না ভালভাবে লক্ষ করি।
২। মিটারের সাহায্যে ট্রানজিস্টরের ভালোমন্দ পরীক্ষা করি।
৩। মিটারের সাহায্যে ডায়োডটির ভালোমন্দ পরীক্ষা করি।
৪। মিটারের সাহায্যে রেজিস্টরগুলোর ভালোমন্দ পরীক্ষা করি।
৫। মিটারের সাহায্যে ক্যাপাসিটরের ভালোমন্দ পরীক্ষা করি।
৬। পুশ সুইচটির ভালোমন্দ যাচাই করি।
৭। PCB সমস্ত যন্ত্রাংশ ভালোভাবে সোল্ডারিং করা আছে কি না লক্ষ করি।
৮। PCB এর কপার সংযোগ ঠিক আছে কি না তা যাচাই করি ।
৯। কোনো সংযোগ শর্ট হয়ে আছে কি না তা মিটারের সাহায্যে যাচাই করি।
রিপোর্ট তৈরিকরণ (Prepare of reports ) :
এ প্রজেক্টটি সম্পন্ন করার মাধ্যমে একটি পুশ সুইচ মিউজিক্যাল বেল সার্কিট সম্পর্কে দক্ষতা অর্জন করা হয়েছে। এখানে একটি সার্কিট নির্বাচনের মাধ্যমে প্রয়োজনীয় মালামাল সংগ্রহ করে একটি PCB তৈরি করা হয়েছে।
এ ধরনের প্রজেক্ট ব্যক্তিগত ব্যবহারিক কাজ অথবা বাজারজাতকরণের কাজে আসবে। এ প্রজেক্টটি সম্পন্ন করার ফলে ছাত্রজীবন ও কর্মজীবনে অনেক উপকারে আসবে।
