ওয়াট মিটার ও এনার্জি মিটার | Polytechnic Basic Electricity

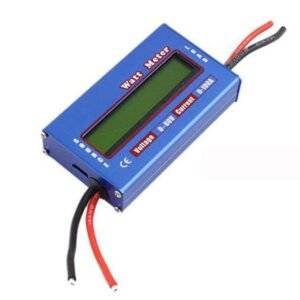

উত্তরঃ কোন সার্কিটে লোডের বৈদ্যুতিক বর্তনির পাওয়ার পরিমাপ করার জন্য যে ইন্সট্রমেন্ট ব্যবহার করা হয় তাকে ওয়াট মিটার (wattmeter) বলে।এই মিটালের পরিমাপক একক ওয়াট। ওয়াটমিটারের অভ্যন্তরে C.C এবং P.C নামক দুইটি কয়েল থাকে। ওয়াটমিটারের সাহায্যে কনো বৈদ্যুতিক মেশিন ও এ্যাপ্লায়েন্সের পাওয়ার পরিমাপ ও পরিক্ষার মাধ্যমে উহাদের দক্ষতা নির্ণয় করা যায়।

★ ডায়নামোমিটার টাইপ ওয়াট মিটার

★ ইলেক্ট্রো স্টাটিক টাইপ ওয়াট মিটার

★ ইন্ডাকশন টাইপ ওয়াটমিটার

★ ডিজিটাল টাইপ ওয়াট মিটার

ওয়াট মিটারে চারটি টার্মিনাল থাকে।যার মধ্যে দুইটি কারেন্ট কয়েলের প্রান্ত এবং দুইটি প্রেসার কয়েলের প্রান্ত। ওয়াট মিটার লাইনের সাথে সংযোগ করার পুর্বে ওহম মিটার দ্বারা টেষ্ট করে নিতে হবে। যে কয়েলের রেজিষ্ট্যান্স কম সেটি কারেন্ট কয়েল এবং যেটির রেজিষ্ট্যান্স বেশি সেটি প্রেসার কয়েল। কারেন্ট কয়েল এবং প্রেসার কয়েল এক্ষত্রে সংযোগ করতে হবে। এবং কারেন্ট কয়েলের অপর প্রান্ত লোডের সাথে সিরিজে এবং প্রেসার কয়েলের অপর প্রান্ত লোডের সাথে প্যারালালে সংযোগ করতে হবে।

এনার্জি কাকে বলে?

এনার্জি শব্দের বাংলা অর্থ হলো শক্তি। কাজ করার সামর্থ্যকে মূলত এনার্জি বলে। একটি বৈদ্যুতিক সার্কিটে যতক্ষন বৈদ্যুতিক পাওয়ার বা ক্ষমতা কাজ করে উক্ত পাওয়ারের সাথে সময়ের গুনফলকে বৈদ্যুতিক  এনার্জি বা শক্তি বলা হয়। এনার্জিকে সাধারনত ওয়াট আওয়ার (Watt-hour) বা কিলোওয়াট আওয়ার (Kilowatt-hour) এ প্রকাশ করা হয়ে থাকে। বৈদ্যুতিক এনার্জিকে (E) চিহ্ন দ্বারা চিহ্নিত করা হয়।

অর্থাৎ এনার্জিকে আমরা এভাবেও প্রকাশ করতে পারি- এনার্জি W = P * T এখানে P = Power, T = Time

এনার্জি মিটার কাকে বলে?

কোন বর্তনীর বৈদ্যুতিক এনার্জি সরাসরি কিলোওয়াট আওয়ার এককে যে যন্ত্র বা ইন্সট্রুমেন্টের (Instrument)  সাহায্যে পরিমাপ করা যায়, তাকে এনার্জিমিটার বলে। বর্তমানে এনালগ ও ডিজিটাল দুই ধরনের এনর্জি মিটার বাজারে পাওয়া যায়। এনার্জিমিটার ইন্ডাকশন নীতির উপর কাজ করে বলে একে ইন্ডাকশন টাইপ এনার্জিমিটার বলা হয়।

এনালগ এনার্জিমিটারে একটি চাকতি বা ডিস্ক থাকে যেটা মিটারের ভিতরে মুক্তভাবে ঘুরতে পারে। এই ডিস্ক বা চাকতি ঘুরার ফলে যত পরিমান বৈদ্যুতিক এনার্জি খরচ হয় তা নির্দিষ্ট সময়ের মানগুলো রেকোর্ড হয়ে থাকে ডিসপ্লেতে। এনালগ এনার্জিমিটারের ডিস্ক বা চাকতির ঘূর্ণনকে নিয়ন্ত্রন করার জন্য চাকতির পাশে পারমানেন্ট চুম্বক লাগানো থাকে। একে ব্রেকিং ম্যাগনেট বলা হয়ে থাকে।

এনার্জি মিটার কত প্রকার ও কি কি

গঠনের উপর ভিত্তি করে এনার্জিমিটার তিন প্রকার হয়ে থাকে। যথা-



• ইন্ডাকশন টাইপ এনার্জিমিটার
• মোটর এনার্জিমিটার
• ক্লক এনার্জিমিটার
