ফ্রিজ ডিফ্রোস্টার

আজকে আমাদের আলোচনার বিষয়-ফ্রিজ ডিফ্রোস্টার।

ফ্রিজ ডিফ্রোস্টার



ফ্রিজ ডিফ্রোস্টার



ভূমিকা (Introduction) :
এটা একটি গুরুত্বপূর্ণ প্রজেক্ট। ফ্রিজের বরফ গলানোর জন্য এ প্রজেক্ট ব্যবহার করা হয়। একটি ইলেকট্রনিক্স সার্কিটের মাধ্যমে ফ্রিজ ডিফ্লোস্ট করা হয়। এ সার্কিট মূলত দু’টি আইসির উপর নির্ভরশীল।

প্রয়োজনীয় যন্ত্রাংশ (Essential parts ) :
১। আইসি (IC-74LS 393 ) – ১টি
২। আইসি (IC-555) – ১টি৩। ট্রানজিস্টর (TR-SL – 100)– ১টি
৪। ট্রানজিস্টর (TR-BC-147) – ১টি
৫। ডায়োড (Diode- IN 4007)- ১ টি
৬। জিনার ডায়োড (Zener diode 5.1V)- ১টি৭। ক্যাপাসিটর (Capacitor 0.1 F ৮। ক্যাপাসিটর (Capacitor 100F 12V)- ১টি
৯। ক্যাপাসিটর (Capacitor 22pF. 25V)-১টি
১০। fepta (Resistor-150E-Brown-Green–Brown -Golden) – ১টি
১১। রেজিস্টর (Resistor 1k Brown Black-Red Golden) – ১টি১২। রেজিস্টর (Resistor 10k – Brown Black Orange Golden) – ১টি
১৩। রেজিস্টর (Resistor-150k Brown Green Yellow Golden)- ৩টি
Cafe (Resistor-470k-Yellow-Violet-Yellow-Golden)- ১ টি
১৫। ভেরিয়্যাবল রেজিস্টর (Preset-IM)- ১ টি

১৬। ওয়ান পোল টু ওয়ে সুইচ (I pole 2 way Switch)- ২টি
১৭। বিলে (Relay-12V) – ১টি
১৮। পিসিবি (PCB)- ১টি
১৯। ব্যাটারি (Battery-12V)- ১ টি
২০। ট্রেইনার বোর্ড (Trainer board)- ১ টি২১। মাল্টিমিটার (Multimeter)- ১ টি
২২। সোল্ডারিং আয়রন ( Soldering iron )-১টি
২৩। ফ্রিজ (Freeze)- ১ টি২৪। সোল্ডারিং লেড ( Soldering lead)- প্রয়োজনমতো
২৫। কানেকটিং ওয়্যার (Connecting wire)- প্রয়োজনমতো।
সার্কিট বর্ণনা (Circuit description) :
এ প্রজেক্টে দু’টি আইসি ব্যবহৃত হয়। প্রথমত, একটি টাইমার আইসি IC 555 যা মনোস্ট্যাবল মাল্টি ডাইব্রেটর হিসাবে একটি পার্টিকুলার পালস উৎপন্ন করে। দ্বিতীয়ত, একটি 4 বিটের বাইনারি কাউন্টার আইসি 74 LS 393 ব্যবহৃত হয়। এ প্রজেক্টটি আইসির উপর নির্ভর করে।

এ সার্কিটের কার্যপদ্ধতি অটো এবং ম্যানুয়্যালি দুই ধরনের হয়ে থাকে। একটি 2 ওয়ে। পোল সিলেক্টর সুইচের সাহায্যে অটো ও ম্যানুয়্যালি নির্বাচন করে। অপর আরো একটি 2 ওয়ে। পোল সিলেক্টর সুইচ দ্বারা সেট এবং রিসেট নির্বাচন করা হয়ে থাকে। যখন ফ্রিজে বরফ জমে, তখন স্বয়ংক্রিয়ভাবে আইসির পালস অনুযায়ী ট্রানজিস্টর BC 148 এবং ট্রানজিস্টর SL 100% অফ হয় এবং রিলে OFF হয়।

তখন ফ্রিজ ডিফ্লোস্ট হতে শুরু করে। আবার যখন ফ্রিজ ডিফ্রোস্ট শেষ হয়, তখন আবার স্বয়ংক্রিয়ভাবে আইসির সিগন্যাল অনুযায়ী রিলে ON হয়ে ফ্রিজ ফ্রোস্ট হতে শুরু করে। এ প্রজেক্ট পরিচালনার জন্য 12V ডিসি সরবরাহের প্রয়োজন হয়।

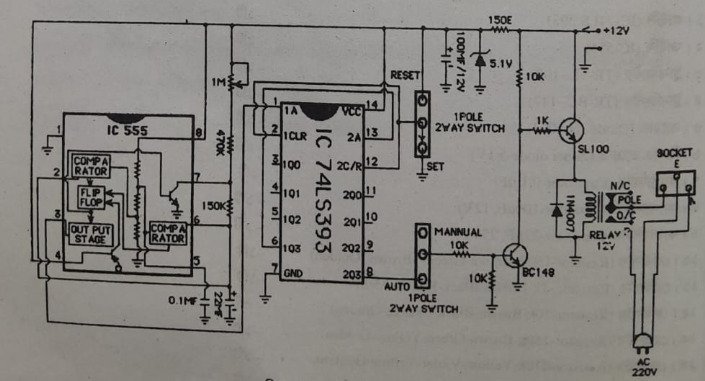

সার্কিট ডায়াগ্রাম (Circuit diagram) :



ফ্রিজ ডিফ্রোস্টার



কার্যপ্রণালি (Working procedure) :
১। একটি ফ্রিজ ডিফ্রোস্টার এর সার্কিট ডায়াগ্রাম সংগ্রহ করি।

২। সার্কিট ডায়াগ্রাম অনুযায়ী প্রয়োজনীয় মালামাল সংগ্রহ করি।
৩। সার্কিট ডায়াগ্রাম অনুযায়ী ট্রেইনার বোর্ডে সার্কিট সাজাই।
৪। সার্কিটের রিলের সাথে ও AC সাপ্লাইয়ের সাথে সার্কিট ডায়াগ্রাম অনুযায়ী সকেটে একটি ফ্রিজ সংযোগ করি।
৫। সার্কিটে 12V এর ডিসি সরবরাহের ব্যবস্থা গ্রহণ করি ।

৬। সার্কিটের AC 220V সরবরাহের ব্যবস্থা গ্রহণ করি।
৭। সার্কিট ON করার ব্যবস্থা গ্রহণ করি।
৮। সিলেক্ট সুইচ ম্যানুয়্যালভাবে সার্কিট পর্যবেক্ষণ করি।
৯। আবার সিলেক্টর সুইচ স্বয়ংক্রিয়ভাবে সার্কিট পর্যবেক্ষণ করি।

১০ । সার্কিটটি যদি সঠিকভাবে কাজ করে তাহলে সার্কিট ডায়াগ্রাম অনুযায়ী সার্কিট লে-আউট
১১। সার্কিট লে-আউট অনুযায়ী PCB তৈরির প্রক্রিয়াতে PCB তৈরি করি।

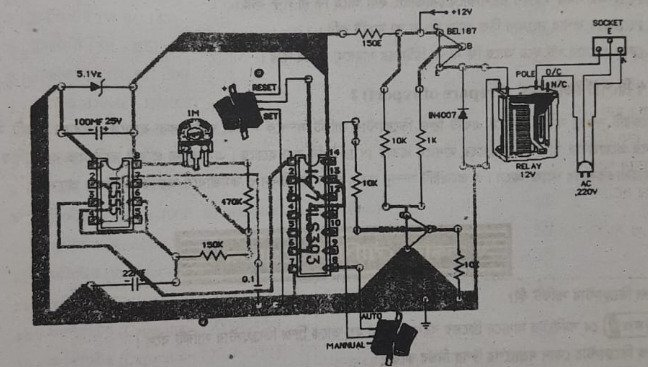

১২। PCB ড্রিল করি এবং উক্ত PCB তে প্রয়োজনীয় যন্ত্রাংশ স্থাপন করি যার ধরন নিচের চিত্রের মাধ্যমে দেখানো হলো-



ফ্রিজ ডিফ্রোস্টার



১৩। PCB এর সমস্ত যন্ত্রাংশ ভালোভাবে সোল্ডারিং করি।

১৪। সার্কিটের সাথে ফ্রিজের সংযোগ ব্যবস্থা গ্রহণ করি।
১৫। সার্কিটে 12V ডিসি সরবরাহের ব্যবস্থা গ্রহণ করি।
১৬। সার্কিটে AC 220V সরবরাহ করে সার্কিট চালু করার ব্যবস্থা নেই।
১৭। সার্কিট অটো ও ম্যানুয়্যাল মোড পর্যবেক্ষণ করি।
১৮। সার্কিটটি যদি সঠিকভাবে কাজ করে তাহলে ফ্রিজে ব্যবহার উপযোগী করে একটি কভার বক্সে বন্দি করি।
